1 产品简介 本公司研发的授时器,通过接收 GPS/北斗卫星信号，提取其中的时间信息，并结合设备 内的高精度恒温晶振，可为广播电视设备提供高精度高稳定度的 1PPS 及 10M 钟。系统框图 如图 1 所示。 本产品提供 RS485/网络监控接口，便于管理系统对授时器工作状态进行监测，并可以 通过网络对系统进行升级，实现发射系统的无人值守。 控制器 RS485/RS232 以太网 内外时钟源跟 踪模块 内部 10MHz时 钟 液晶屏 按键 GPS/BDS双模 卫星导航芯片 天线 10M 1PPS TOD 图 1 授时器系统框图

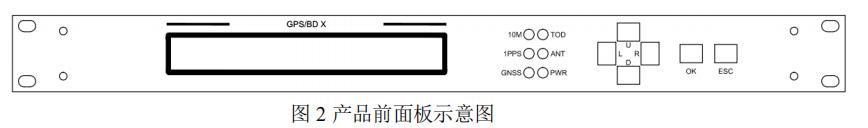

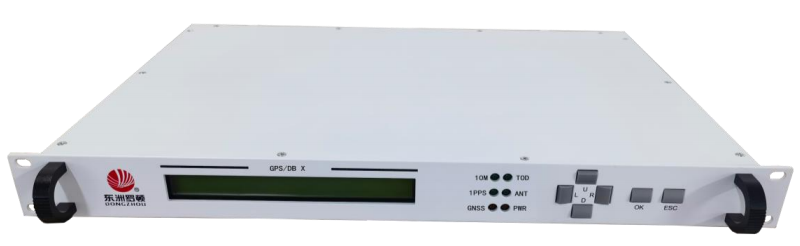

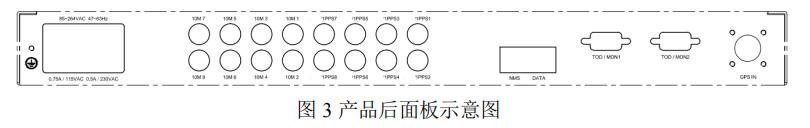

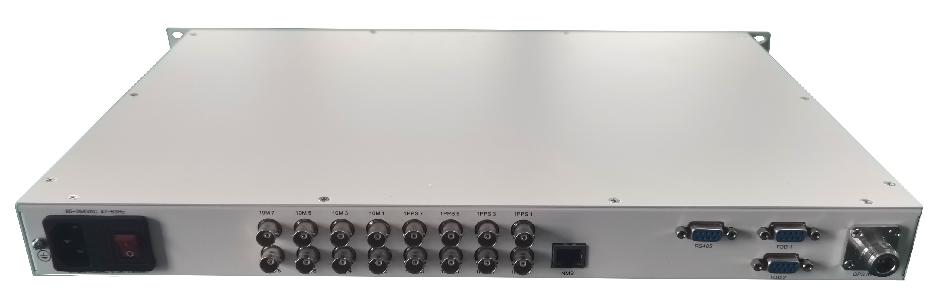

2 产品外观 产品前视图 2.1 产品前面板示意图 图 2 产品前面板示意图 LCD： 40×2 字符型带背光液晶屏。 功能按键： LEFT、RIGHT、UP、DOWN、OK、ESC。 10M： 绿灯,灯亮表示内部 10M 晶振工作正常。 TOD： 绿灯,灯亮表示 TOD 输出正常。 1PPS： 绿灯,灯亮表示系统系统输出 1PPS 正常。 ANT： 绿灯,灯亮表示外部天线正常。 GNSS： 红灯,灯亮表示当前授时器卫星锁定异常,灯灭表示系统已锁定 GPS/BDS。 PWR： 红灯,灯亮表示系统电源正常。 2.2 产品后面板示意图 图 3 产品后面板
3 主要特性和技术说明 3.1 主要特性 1) 同时支持 GPS/北斗 卫星导航定位授时系统。 2) 自动驯服锁定功能；系统能 GPS 或北斗导航系统为参考标准，动态调整高精度恒温 晶振的频率准确度，当驯服锁定后，授时器的时间和频率同步于 GPS 或北斗导航系 统，频率准确度也溯源于 GPS 或北斗导航系统。 3) 守时功能；在高精度恒温晶振被 GPS 或北斗授时系统驯服锁定后，当 GPS 或北斗导 航系统新号丢失时，同步时钟可以保持高精度时间和频率输出，1pps 和 10MHz 新 号均有输出。 4) 实时机内温度监控与显示。 5) 免配置维护功能；系统断点、重启后，均不需要进行重新配置，正常上电并接好天 线，系统即可正常工作。 6) 提供 RS485/网络监控接口，便于管理系统对设备工作状态进行监测，并可以通过 网络对系统进行升级，实现系统的无人值守。 7) 提供 LCD 和 WEB 两种用户界面。 8) 时间日期及状态显示。 9) 支持网络授时功能。

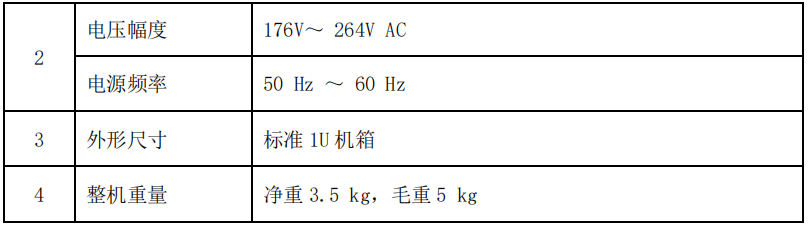

物理参数

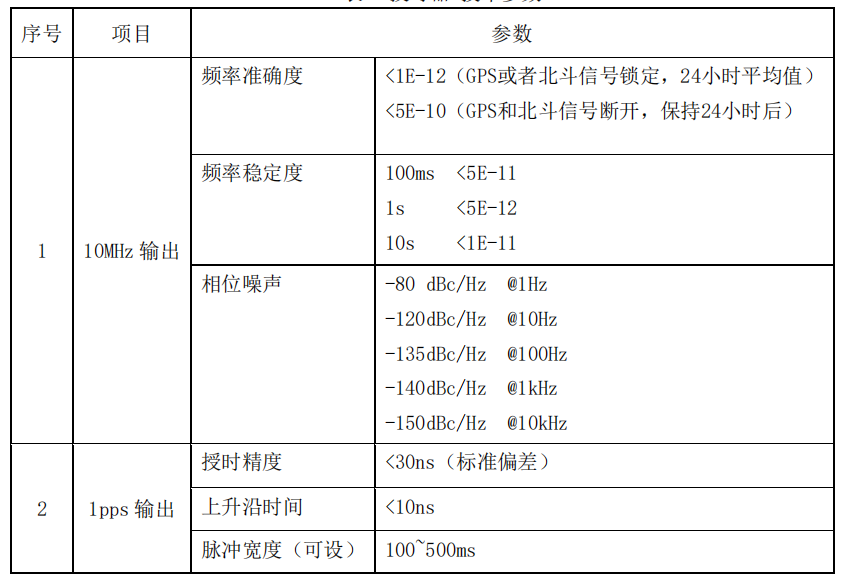

技术参数
