一、产品介绍

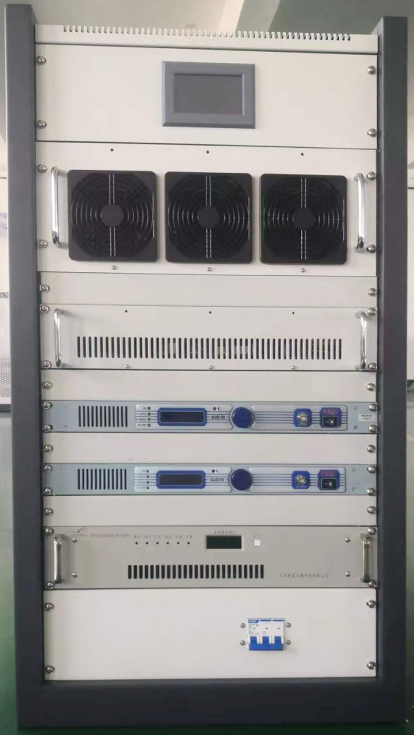

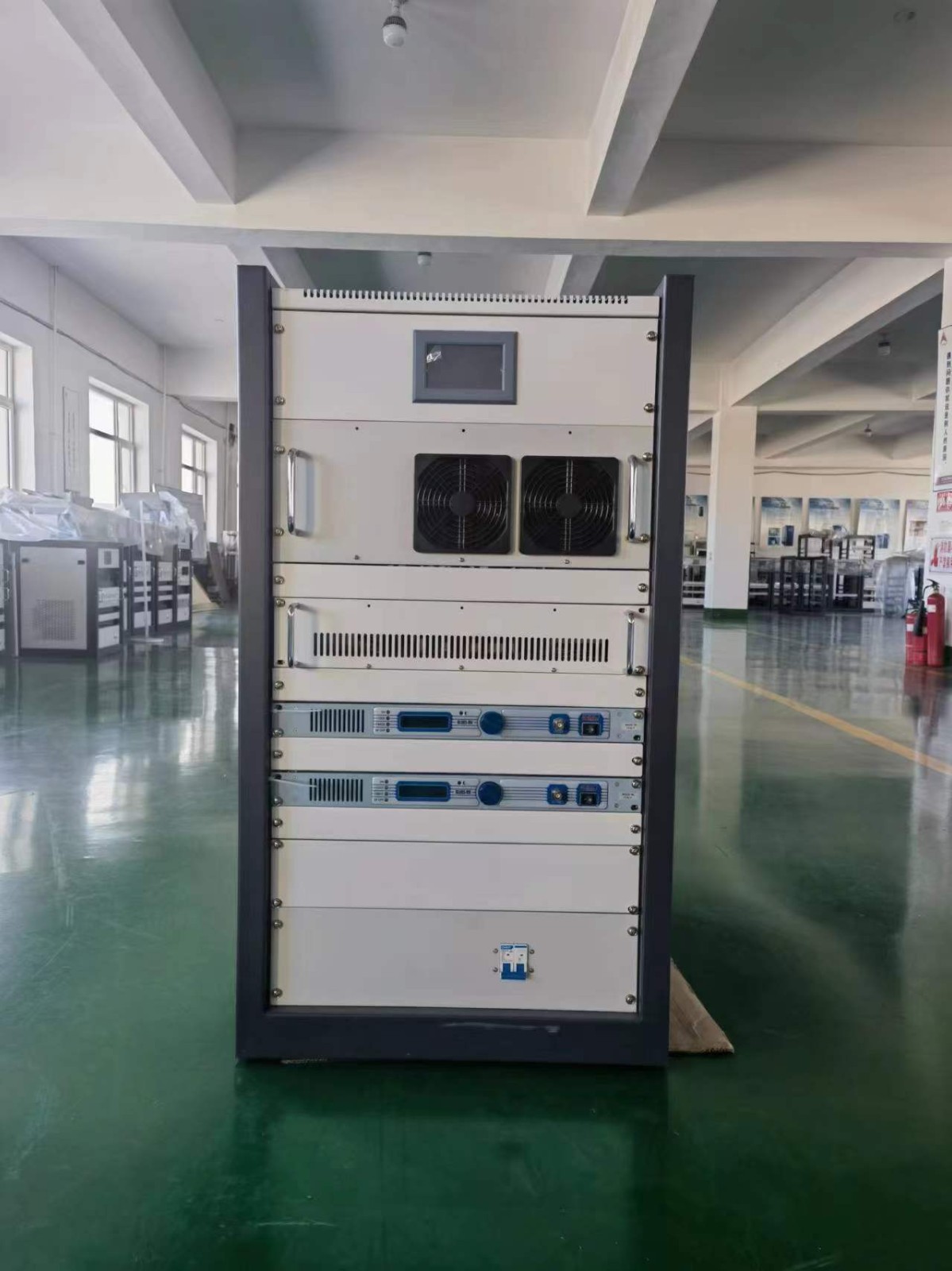

AZGD-FM-1KW型1kW立体声调频广播发射机，是新一代全固态立体声调频广播发射机，实现中小城市发射台、站调频广播无线覆盖的优选产品。

1.1  发射机可单激励器配置，也以按双激励器配置，双激励器能实现主备激励器的自动切换。

1.2  发射机整体结构采用激励器和功率放大器分开方式设计，生产、组装、维修简便、方便安装使用。

1.3  发射机散热采用内置高效离心风机，使用寿命长、噪音低、风流量大。

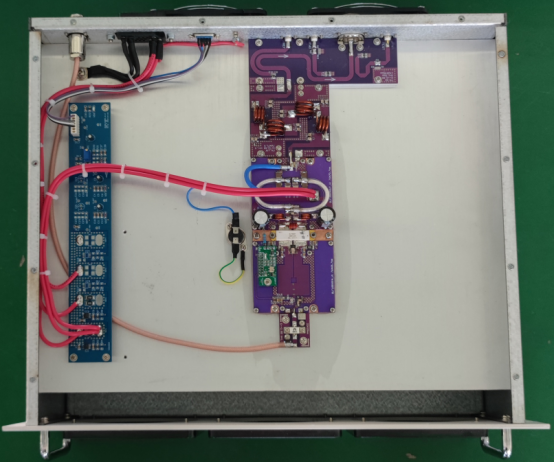

1.4  发射机电路采用全固态设计，用飞思卡尔第六代高增益大功率LDMOS 功率管，型号BLF188XR，工作更稳定更可靠，模块化设计，操作维护简单，并且每个功率模块具有温度补偿电路。

1.5  发射机具有完备的保护性能：具有过压、欠压、过流、过温、过输入功率、过输出功率、反射超限保护、防雷保护等功能。加入最新射频功率保护电路，采用射频开关保护射频通路，保护速度达到纳秒级别，使功放工作更可靠。

1.6  发射机功放单元自带微控制器和LED显示屏，可实时显示出功放单元的主要检测参数，过温、反射过大指示报警，直观性强。整机采用抗干扰性能优越的RS485接口、CAN总先接口、RS232接口等数据通讯，数据传输速度快，可实现智能化监控的要求。

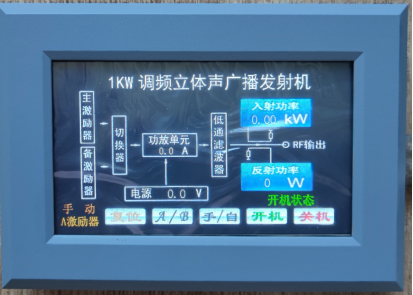

1.7  整机监控信息智能显示(触摸屏控制)：具有良好的人机界面，监控信息可图形化显示，可实现无人操作下的自动开机与关机功能。

1.8  发射机支持远程监控功能，具有RS485 或以太网接口，可用于远程或本地模式下对发射机工作模式进行设置、控制、状态监测等功能。

1.9  开关电源并联均流输出,保证了设备稳定性。
