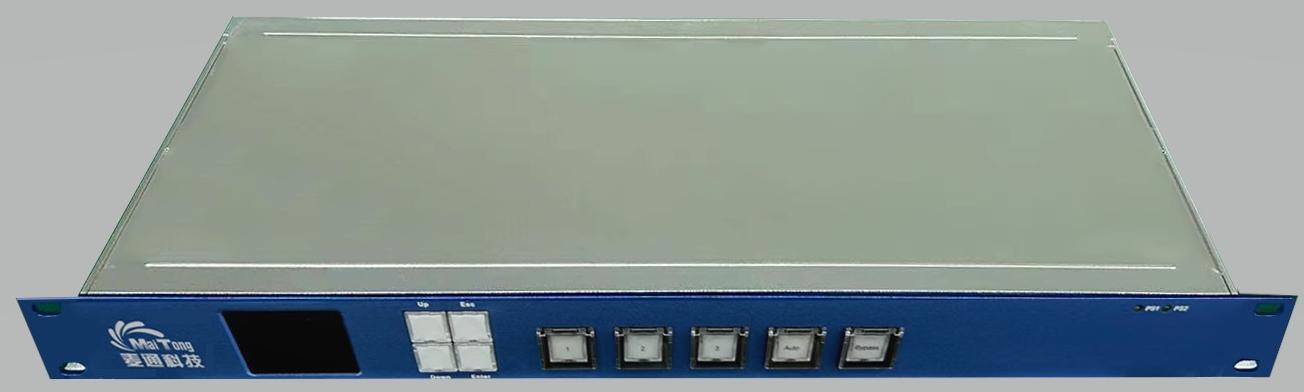

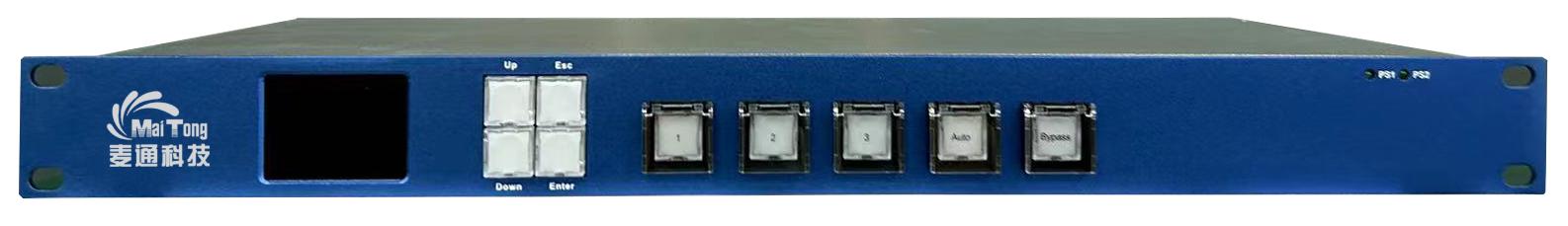

一、产品概述

主要特点

1、支持SD/HD/3G-SDI信号；

2、支持模拟复合和三电平同步信号；

3、支持净切换；

4、支持三路信号，黑场，静帧状态检测；

5、音频响度自动调节，对音频信号动态范围行音频压缩、扩张、限幅控制、噪声门和

增益调整。

6、支持键混功能，两路外键的手动/自动上下键（选配）；

7、内置台标发生器，可直接完成台标与背景信号的混叠；

8、内置帧同步处理；

9、内置WEBserver；

10、支持断电直通功能；

11、支持遥控面板、网络、RS422等多种控制方式；

12、可选配遥控面板POE供电，网线连接，无需单独供电。

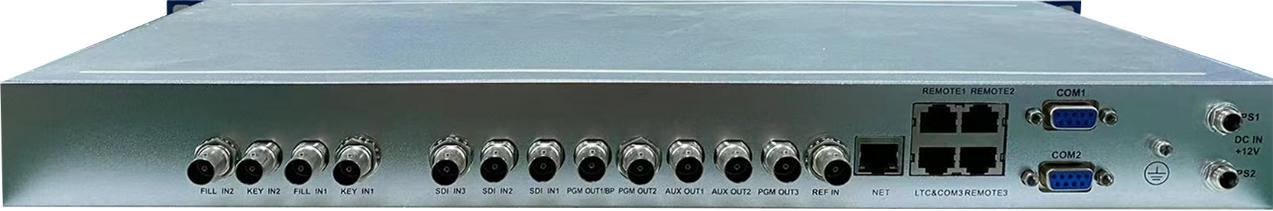

技术参数

SD/HD/3G-SDI信号输入

信号标准：SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p，50p，60p;

接口:  BNC 75 ohm

数量:  3

均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);

3G :> 100m (Beledn 1694A)

反射损耗: >15 dB, 5 MHz to 1.5 GHz；>10 dB, 1.5 GHz to 3.0 GHz

SD/HD/3G-SDI信号输出

信号标准：SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p，50p，60p;

接口:  BNC 75 ohm

数量:  5

信号幅度:  800 mVp-v ± 10%

上升下降时间：SD<1100pS；HD<270pS ；3G<135pS

反射损耗：>15 dB, 5 MHz to 1.5 GHz；>10 dB, 1.5 GHz to 3.0 GHz

过冲：<10%

抖动：SD/HD<0.2UI；3G<0.3UI

同步输入

数量：1

标准：PAL, NTSC, or Tri-level sync

接口：BNC

以太网

数量：1

类型：10-100M自适应

接口：RJ-45

GPI/O

数量：4，入出可配置

接口：RJ-45

功耗

整机功耗不超过12W。
