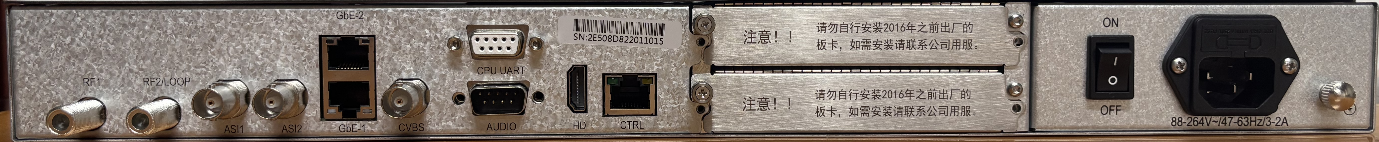

ASI输入输出

l 2* BNC，75ohm；（可配置端口输入/输出方向）；

GbE输入

l 2* RJ-45，1+1备份；

GbE输出

l 2* RJ-45，1+1备份，与GbE输入共用物理网口；

视频输出

l 1* CVBS（1*BNC，75ohm）；

l 1* UHD，带音频；

音频输出

l 1* 模拟音频（平衡）；

l 1* 数字音频（平衡）；

l 模拟与数字音频共用同一个DB9接口输出；

CI解扰

l 2* CAM；

调试串口

l 1* DB9；

控制网口

l 1* RJ-45；

子卡

l 1个卡槽，可以插1张专用C211子卡

数量

2

参数

l 调制方式：DVB-S: QPSK, DVB-S2: QPSK, 8PSK, 16APSK, and 32APSK；

l 输入频率范围：950 ~ 2150MHz

l 输入信号强度范围：-65 ~ -25dBm

l 符号率：1 Msym/s to 45 Msym/s(DVB-S), 1 Msym/s to 45Msym/s(DVB-S2)

l FEC(DVB-S): 1/2 2/3 3/4 5/6 7/8

l FEC(DVB-S2): 1/2 3/5 2/3 3/4 4/5 5/6 8/9 9/10

l FEC(DVB-S2 8PSK): 3/5 2/3 3/4 5/6 8/9 9/10

l DVB-S2 FEC Frame: Normal Frames

l LNB馈电: 馈电电压支持13V, 18V or Off,

l 支持22kHz On/Off

l Standard EN300 421, EN302 307

数量

2，方向可配置

参数

l 最大输入码率213Mbps ，最大输出码率200Mbps；

l 支持188/204包；

l 符合EN50083-9标准（包括反损，上升下降时间等指标要求）；

参数

l 2个物理网口，输入输出均为1+1备份；

l 4个输入UDP逻辑端口，最大码率320Mbps，每个UDP输入最大80Mbps；

l 12个输出UDP逻辑端口，最大码率480Mbps，每个UDP输出最大40Mbps；

l 输入输出均支持单播/组播；

数量

1

格式

l AVS：级别6.0；

l AVS+（AVS-p16）；

l AVS2

l H.264 BP/MP/HP@level5.1；

l H.265 Main/Main10 profile@Level5.1 High-tier；

l MPEG2 SP@ML，MP@HL；

制式

l 4K@25,30,50,60fps；

l 1080P@25,30,50,60fps；

l 1080I@50,60fps；

l 720P@50,60fps；

l 480I@60fps；

l 576I@50fps；

l PAL, PAL-M/N, NTSC,SECAM

色度格式

l 4:2:0；

图像变换

l 支持分辨率转换；

l 支持宽高比转换；

l 支持letter-box、center-cut处理；

格式

l DRA；

l Dolby Digital/Dolby Digital Plus；

l AAC-LC、HE-AAC VA/V2；

l MPEG L1/L2；

音量调节

l -30dB ~ 0dB；

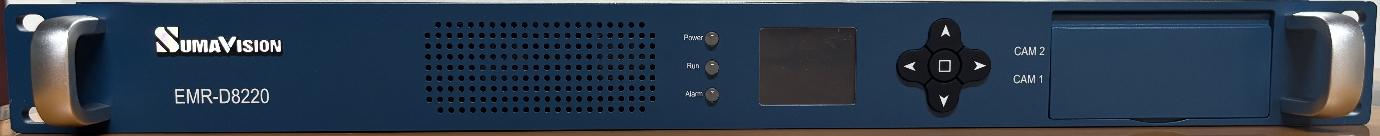

l 前面板液晶菜单；

l WEB浏览器；

l SNMP统一网管；

l 支持中文/英文；

l 支持在线升级；

l 尺寸：高1-U，宽440mm，深300mm；

l 重量：小于6kg

l 电源：100~240V 50/60Hz 1-0.5A；可配双电源；

l 功耗：小于40W（不配置板卡）
